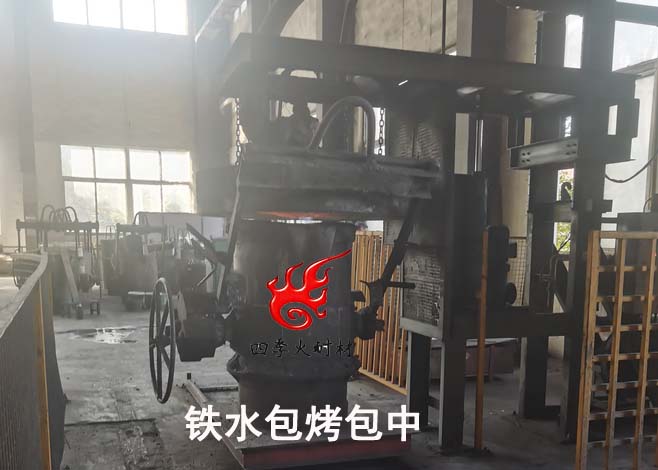

鐵水包使用高鋁澆注料粘渣分析

第一, 鐵水和熔渣因為溫度下降粘度增加而發(fā)生粘渣。這就要適當降低澆注料的導熱性。從檢測的報告中可看出現(xiàn)場所有料中Al2O3含量較高,而Al2O3的導熱系數(shù)比SiO 2 、莫來石(3Al2O3·2SiO2 )和 ZrO2高,易使鐵水和渣的溫度很快降低凝固,導致粘渣。另外, Al2O3含量高,也不利于材料的熱震穩(wěn)定性。

第二, 鐵水和熔渣沿澆注料中孔洞的滲透。

為了防止由此而導致的粘渣, 要求澆注料在滿足施工性能的前提下加水量盡可能少, 因為加水量多,水在蒸發(fā)后留下氣孔或通道,易使鐵水和熔渣滲透進去,導致粘渣?，F(xiàn)用料要加 17.38%的水才便于施工, 其加水量遠高于現(xiàn)代低水泥、超低水泥致密澆注料的加水量。

缺乏難以被渣濕潤的組分。為了防止粘渣,可引入熔渣難以濕潤的組分,從而減輕粘渣。如氧化鋯或氧化鉻等都是難以濕潤的組分。從化學分析中可以看出, 該料中沒有檢測到熔渣以濕潤的組分。物理性能中強度指標偏低。從檢測報告中可以看出, 該料的耐壓強度不高, 系加水量過高所致。可以預料, 該料的抗沖刷性不好, 使渣過早的跟鐵水包澆注料粘成一體?，F(xiàn)場鐵水包清理完渣后,余下的澆注料強度很少, 這也不利于清渣。換言之,清渣時, 由于機械作用, 對殘襯的破壞嚴重, 使殘襯的利用率下降。

以上是澆注料廠家四季火耐材對鐵水包使用高鋁澆注料粘渣分析的說明，公司生產(chǎn)不沾鋁澆注料，低水泥澆注料，高鋁澆注料，鐵水包澆注料，耐火澆注料。
